Shelly Pro 3EM 120A

Descripción

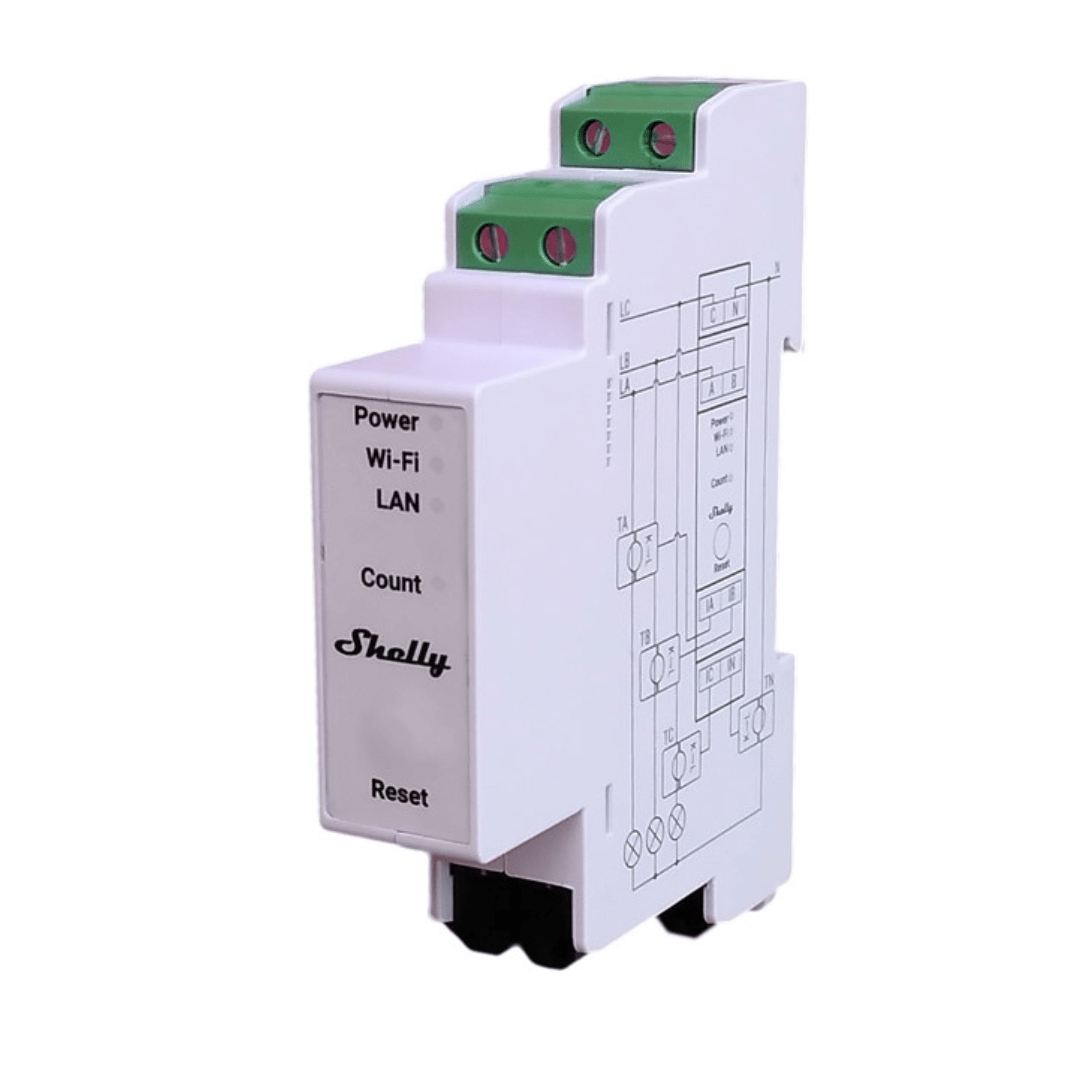

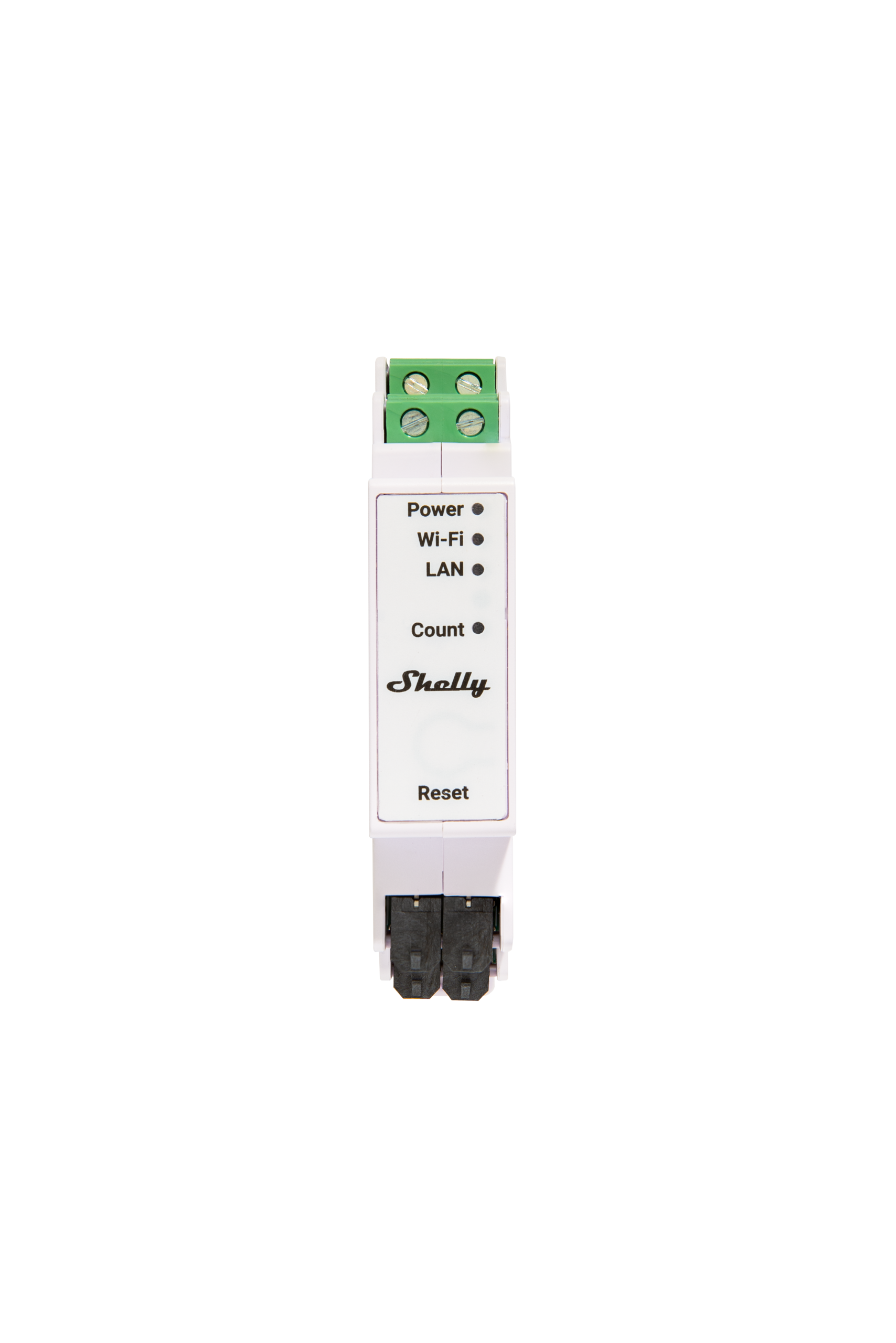

El Shelly Pro 3EM 120A es un medidor de energía trifásico para carril DIN que mide hasta 120 A por fase mediante tres transformadores de corriente CT 120A incluidos. Cubre el escalón intermedio de la gama: más intensidad de la que admite un medidor de 63 A, sin llegar al terreno industrial del modelo de 400 A. Funciona en instalaciones trifásicas y monofásicas, y la medida es sin contacto, de modo que los transformadores se colocan sobre los conductores existentes sin cortar ni desconectar nada. Incorpora Ethernet además de Wi-Fi y Bluetooth, guarda los registros en memoria no volátil y se comunica por MQTT, HTTP, WebSocket y RPC con TLS. Ocupa 19 mm en el cuadro y utiliza firmware Gen2.

Características principales

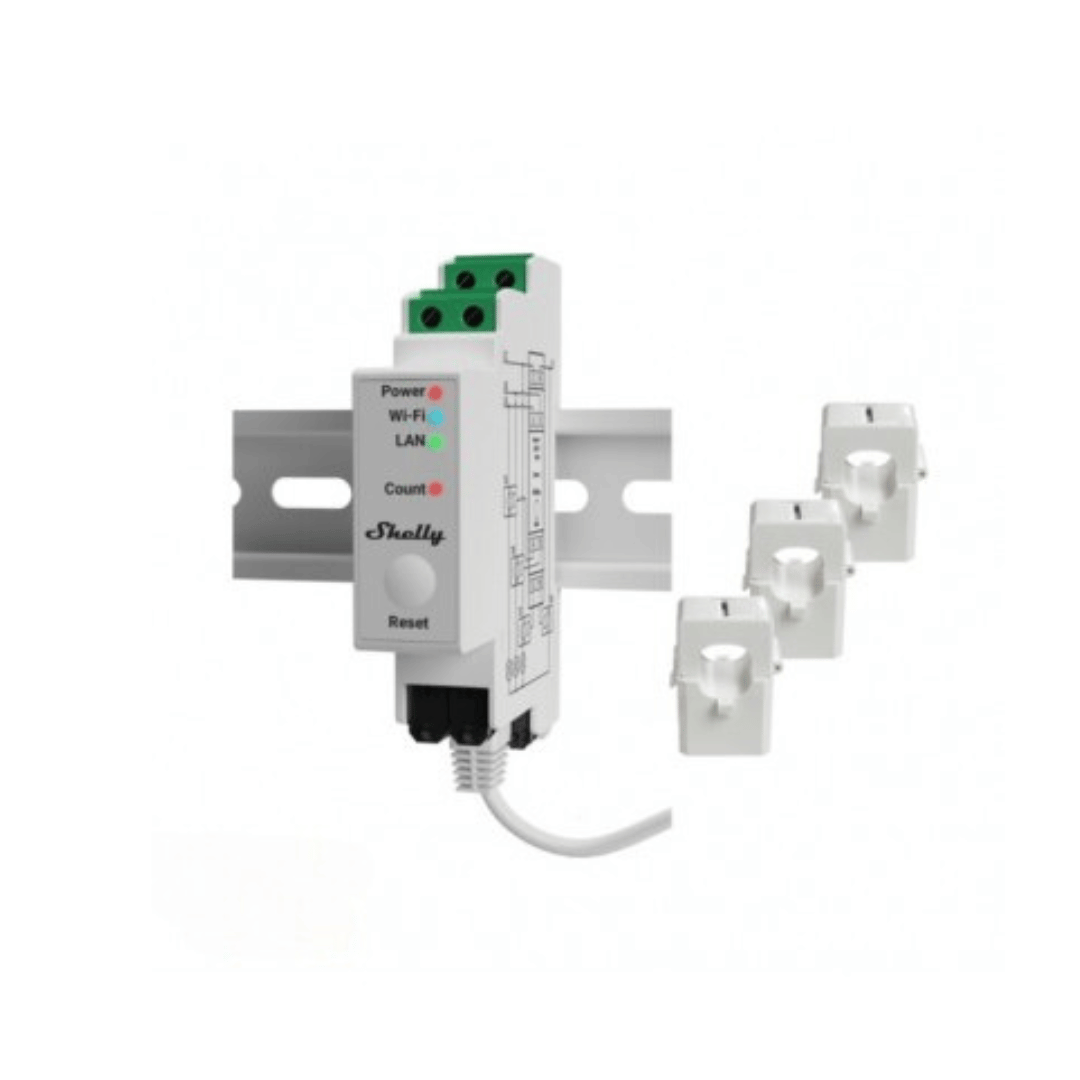

• Tres transformadores CT 120A incluidos. Medición sin contacto hasta 120 A por fase.
• Medición en 4 cuadrantes. Distingue energía activa importada de exportada, con cargas resistivas, capacitivas e inductivas.
• Clase de precisión B en energía activa, con un error de medida del 1 %.

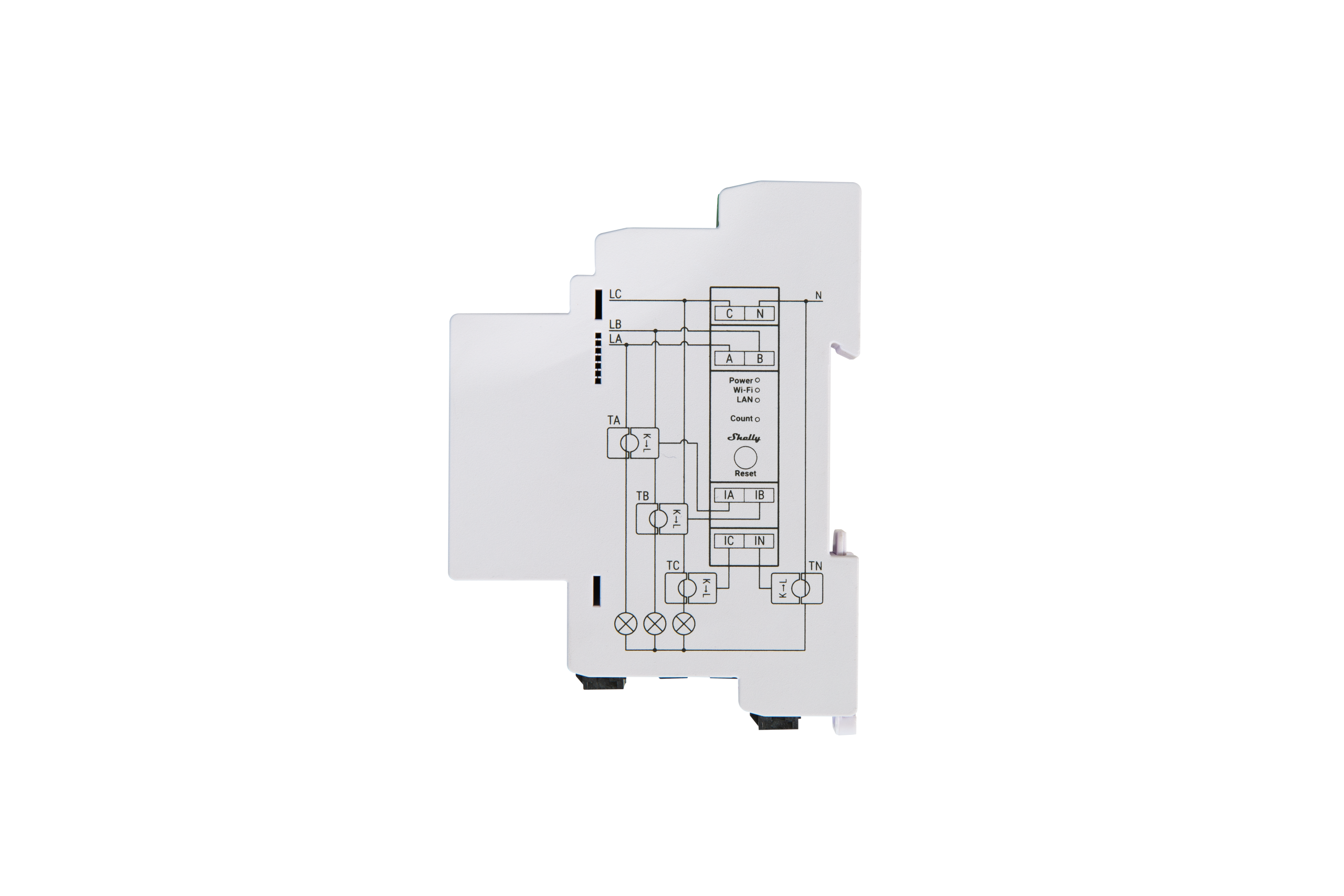

• Instalación trifásica o monofásica, con esquemas de cableado distintos para cada caso.
• Conectividad LAN, Wi-Fi y Bluetooth, habilitable o deshabilitable de forma independiente.
• Registro local de al menos 45 días con resolución de 1 minuto, exportable en CSV o JSON.
• Reloj en tiempo real. Mantiene marcas de tiempo correctas aunque se pierda el servidor SNTP.
• Detección de error de secuencia de fases (activable) y calibración canal a canal desde 500 W por canal.
• Entrada para transformador de neutro (CTN), opcional y no incluida.
• Interfaz para Add-on Shelly Pro, indicación óptica por pulsos y sensor de temperatura interno.
• Scripting mJS y webhooks (20 hooks con 5 URL cada uno).
• Preparado para fotovoltaica.

Beneficios

• Cubre acometidas domésticas reforzadas y pequeño terciario sin sobredimensionar el equipo.

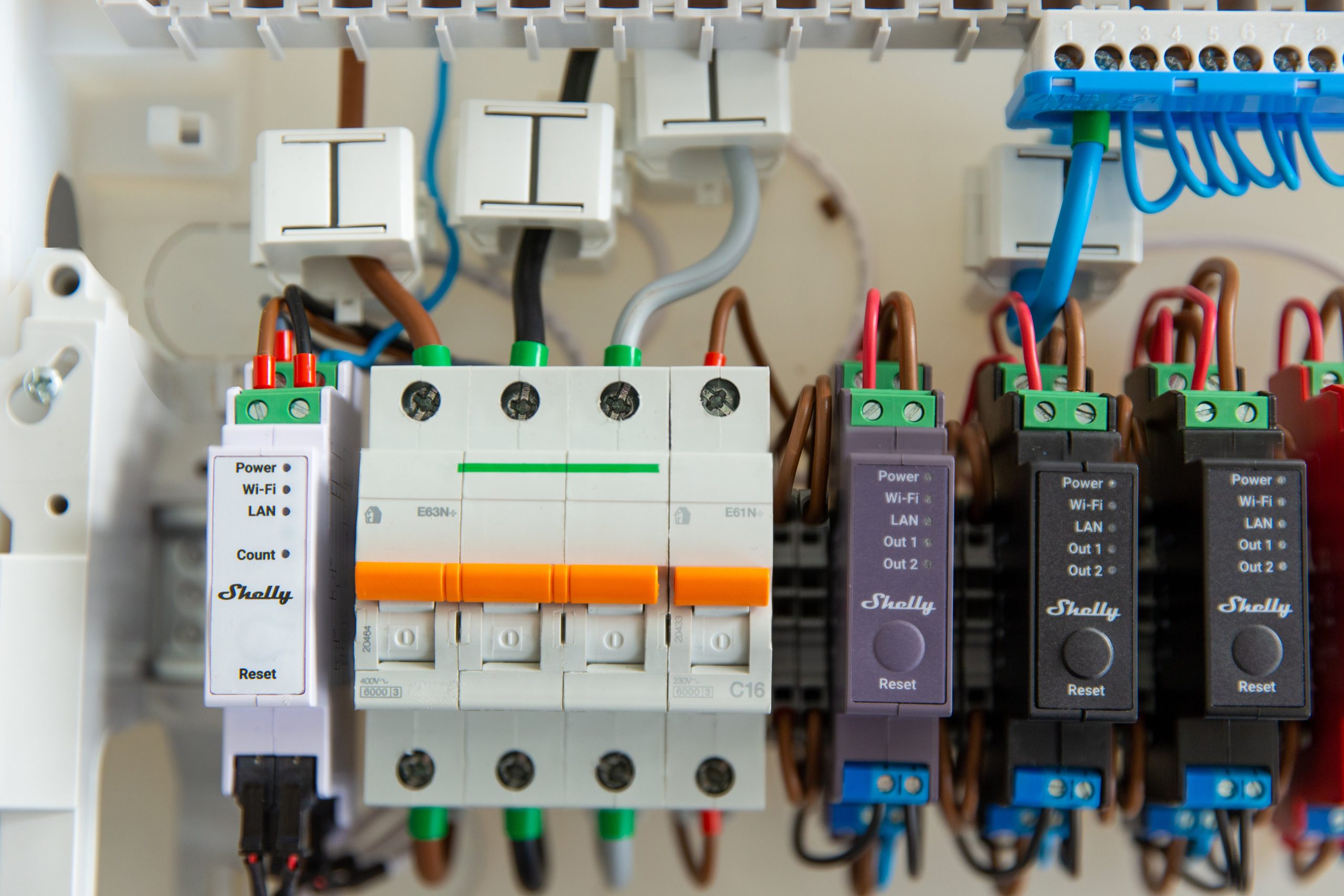

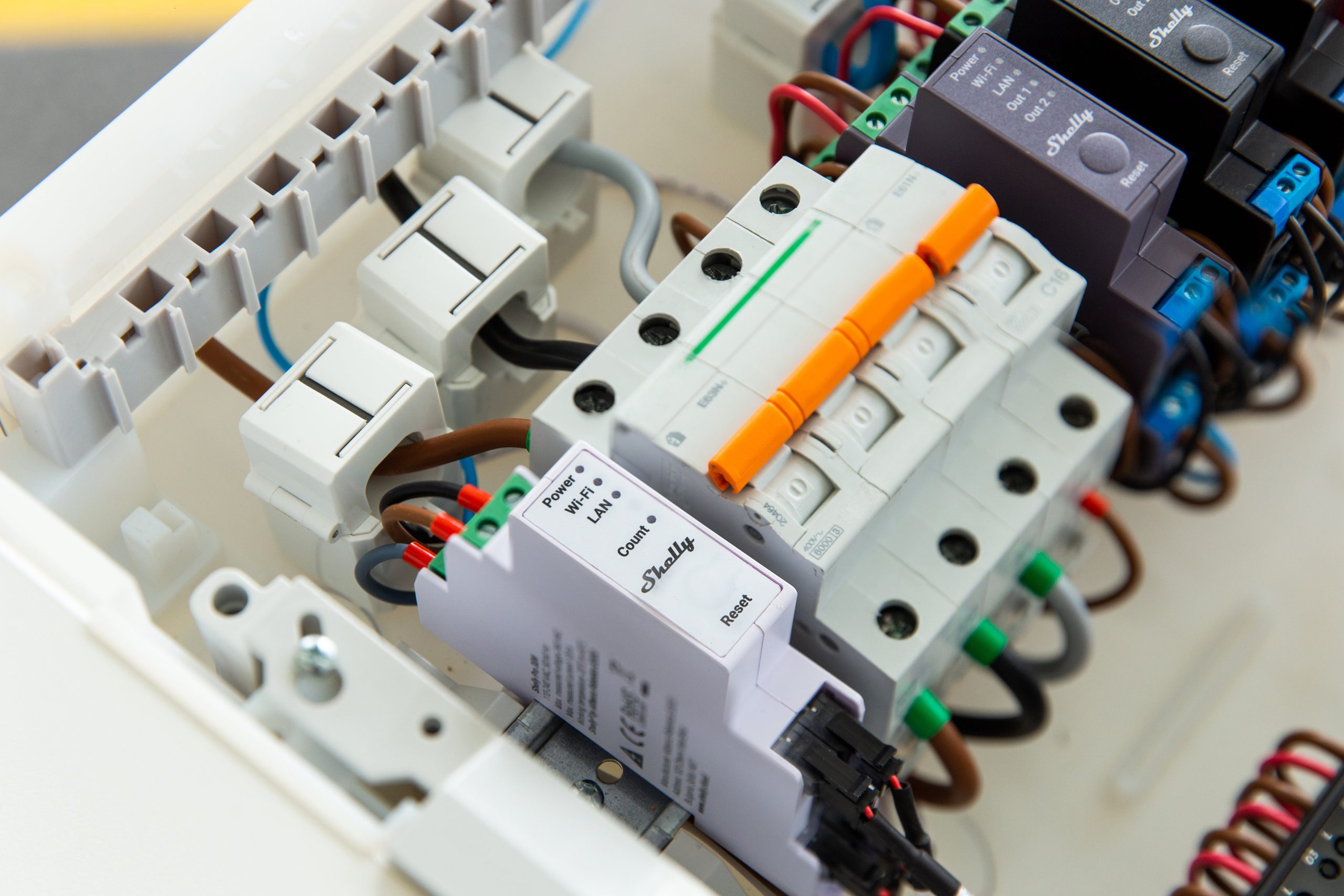

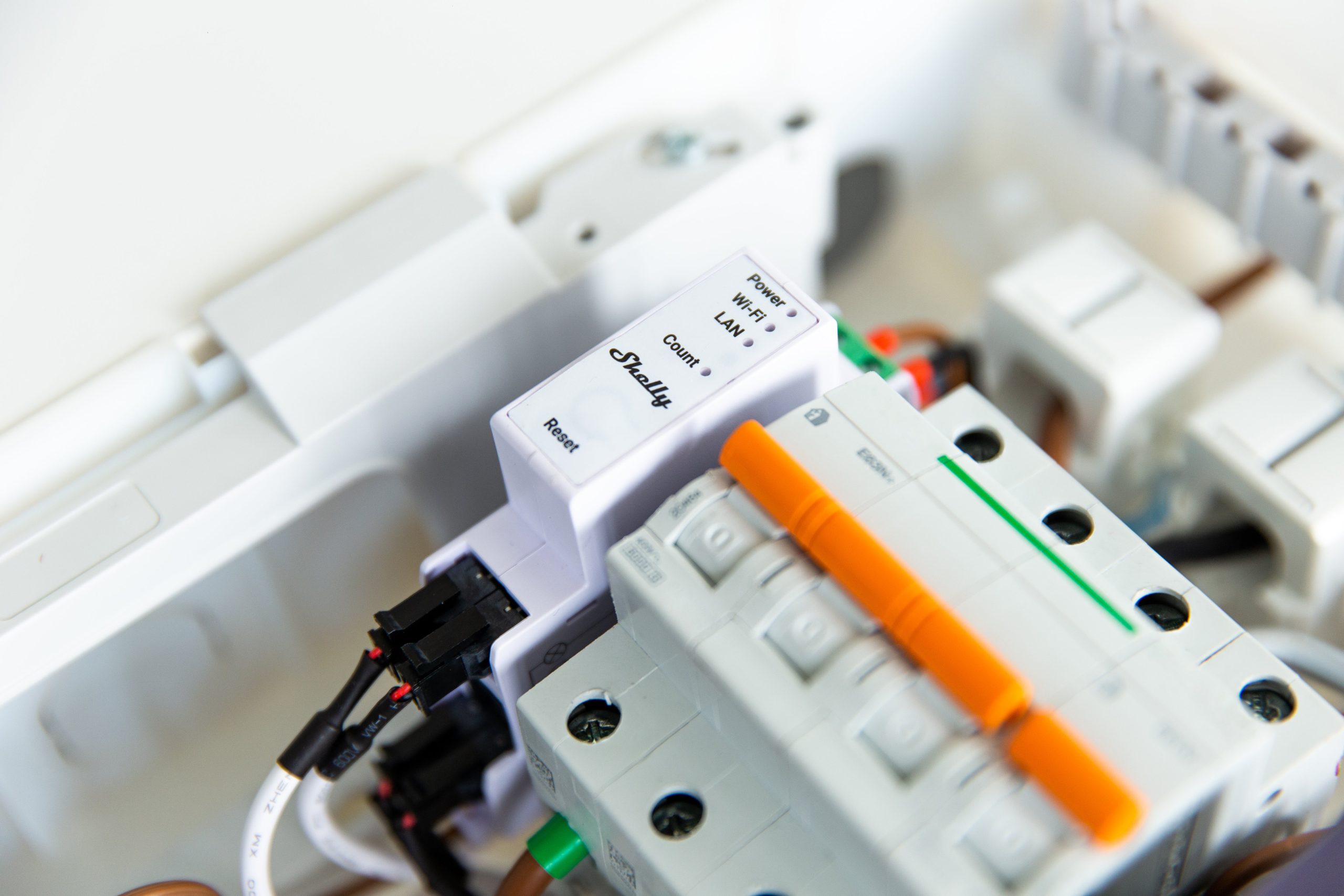

• Se instala sin interrumpir el suministro: las pinzas se colocan sobre los conductores.
• Conserva el histórico aunque caiga Internet, gracias al almacenamiento local y al reloj interno.
• El puerto Ethernet evita los problemas de cobertura típicos de un cuadro metálico.
• Permite verificar el autoconsumo fotovoltaico con datos reales de importación y exportación.
• Calibra desde 500 W por canal, mucho menos exigente que el modelo de 400 A.

Aplicaciones

• Vivienda con suministro trifásico o acometida reforzada.
• Autoconsumo fotovoltaico: generación, consumo y excedentes vertidos a red.
• Recarga de vehículo eléctrico y equilibrado de carga entre fases.
• Edificios plurifamiliares, comunidades y apartamentos turísticos.
• Terciario ligero: oficinas, comercio y restauración.
• Agrícola: granjas, naves y sistemas de riego.
• Municipal y centros de formación.

Especificaciones técnicas

Alimentación

• Tensión: 100-260 V~ 50/60 Hz
• Consumo propio: < 3 W
• Protección externa requerida: curva B o C, 16 A máx., poder de corte mínimo 6 kA, clase 3 de limitación de energía

Medida

• Voltímetros (RMS por fase): 100-260 V, precisión ±1 %
• Amperímetros (RMS por fase y neutro, vía CT): 0-120 A
• Precisión de corriente: ±1 % (2-120 A), ±2 % (1-2 A), ±5 % (0-1 A)
• Transformador compatible: CT 120A
• Magnitudes: potencia activa y aparente, energía activa y aparente, factor de potencia, energía activa y reactiva fundamentales
• Umbral sin carga: 30 VA por canal
• Carga mínima para calibración canal a canal: 500 W por canal
• Almacenamiento: al menos 45 días con resolución de 1 minuto
• Exportación: CSV y JSON mediante RPC

Entradas y conexiones

• 4 entradas de línea en bornes de tornillo: 3 L y 1 N
• 4 entradas de transformador de corriente: 3 de fase y 1 de neutro
• 1 conector RJ45 (Ethernet)
• Interfaz serie propietaria para Add-on Shelly Pro
• 1 pulsador táctil (AP a los 5 s, reinicio de fábrica a los 10 s)

Conectividad

• Wi-Fi 802.11 b/g/n, 2400-2495 MHz, < 20 dBm. Alcance hasta 30 m en interior y 50 m en exterior
• Bluetooth 4.2. Alcance hasta 10 m en interior y 30 m en exterior
• Ethernet mediante RJ45
• MQTT, HTTP, WebSocket y RPC, con TLS en las conexiones entrantes

Hardware

• Procesador: ESP32-D0WDQ6
• Memoria flash: 16 MB
• Sensor de temperatura interno

Dimensiones y entorno

• 94 x 19 x 69 ±0,5 mm · 62 ±1 g · montaje en carril DIN
• Sección de conductor: 0,5-2,5 mm². Longitud de pelado: 6-7 mm. Par máximo: 0,4 Nm
• Temperatura de trabajo: -20 °C a 40 °C · Humedad: 30-70 % HR · Altitud máx.: 2000 m
• Carcasa de plástico blanco

Compatibilidad

Plataformas

• Shelly Smart Control (app y web)
• Interfaz web integrada en el propio dispositivo
• Home Assistant

Protocolos e integración

• MQTT, HTTP, WebSocket y RPC, con TLS
• Modbus TCP, según la documentación de la serie Pro 3EM
• Funciona en red local sin necesidad de Internet ni de hub

Accesorios compatibles

• Shelly Pro 3EM Switch Add-on — añade un contacto seco para gobernar un contactor
• Transformador de corriente de neutro (CTN), opcional y no incluido

Tipos de carga admitidos

• Resistivas, capacitivas e inductivas

¿Por qué elegir el Shelly Pro 3EM 120A?

Es el punto medio de la gama Pro trifásica. Frente al Pro 3EM-3CT63, casi duplica el rango de medida y utiliza tres pinzas independientes en lugar de un transformador combinado, lo que da más libertad cuando los conductores no están juntos o tienen secciones grandes. Frente al Pro 3EM-400A, mantiene una exigencia de calibración mucho menor —500 W por canal frente a 5000 W—, lo que lo hace más adecuado cuando las cargas son moderadas. Comparte con toda la gama Pro el puerto Ethernet, la clase de precisión B, la interfaz para Add-on y los 5 años de garantía.

Aviso importante: este dispositivo no incorpora relé. Si además de medir necesita conmutar cargas, deberá añadir el Shelly Pro 3EM Switch Add-on, cuyo contacto seco está previsto para excitar la bobina de un contactor externo (máximo 2 A a 240 V), nunca para alimentar la carga directamente.

Preguntas frecuentes

¿Vienen incluidas las pinzas?

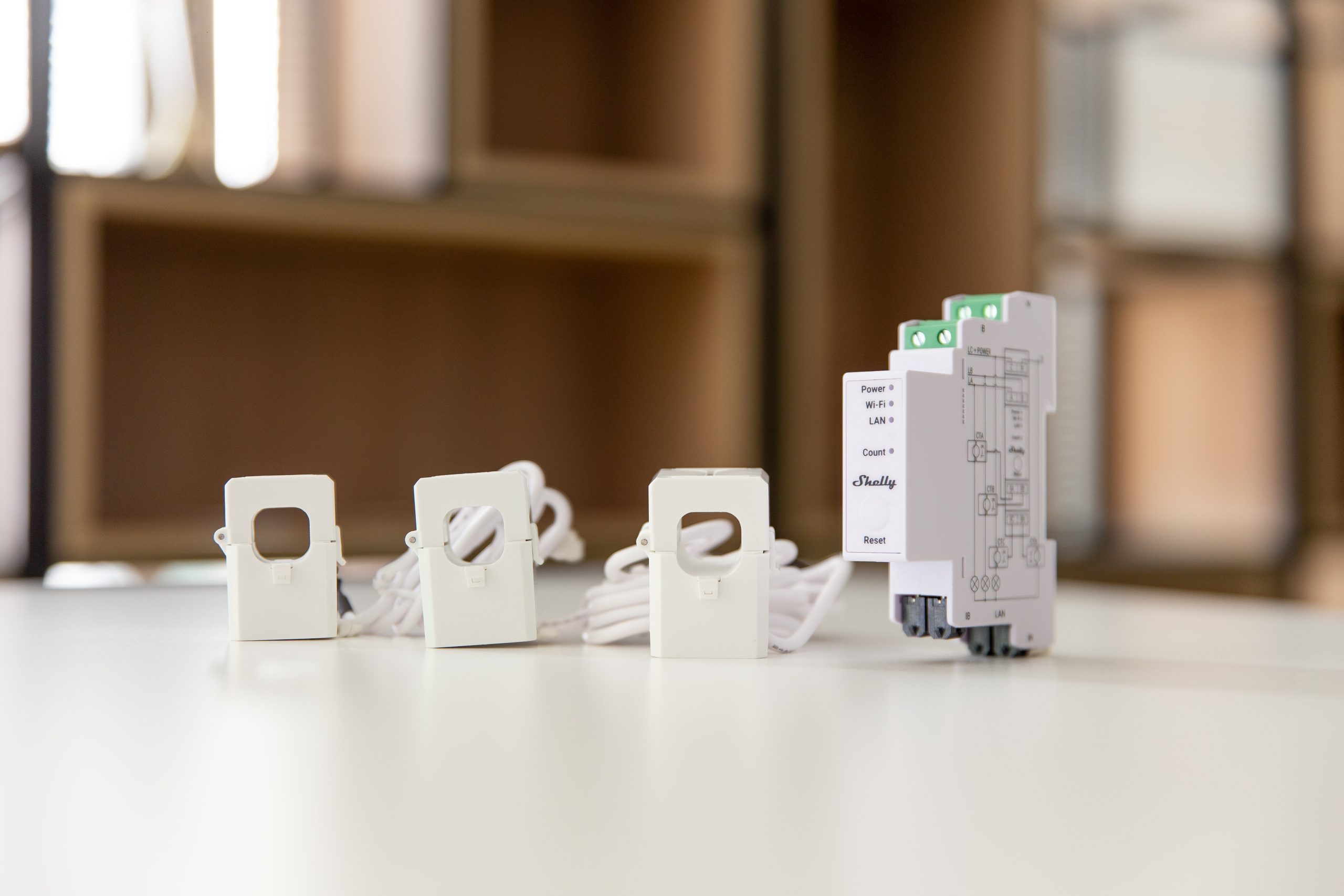

Sí. El producto se suministra con tres transformadores de corriente CT 120A, uno por fase.

¿Necesita un hub o pasarela?
No. Se conecta directamente a la red local por Ethernet o Wi-Fi y se gestiona desde Shelly Smart Control, la interfaz web o una plataforma de automatización.

¿Puede cortar la corriente de un circuito?
No por sí mismo. Carece de relé integrado; el corte se realiza sobre un contactor externo gobernado por el Shelly Pro 3EM Switch Add-on.

¿Funciona en una instalación monofásica?
Sí. Admite tanto conexión trifásica como monofásica.

¿Hay que cortar los cables para instalarlo?
No. La medida es sin contacto: las pinzas se colocan alrededor de los conductores de fase.

¿Qué diferencia hay con el Pro 3EM-3CT63?
El rango de medida (120 A frente a 63 A) y el tipo de transformador: tres pinzas independientes aquí, un transformador trifásico combinado en el 3CT63.

¿Sirve para autoconsumo fotovoltaico?
Sí. La medición en 4 cuadrantes distingue la energía importada de la exportada.

¿Se puede controlar por Bluetooth?
No. El Bluetooth se emplea para dar de alta el dispositivo y como pasarela hacia dispositivos Shelly BLU.

¿Cuánta garantía tiene?
5 años, como el resto de la gama Pro de Shelly.
